       Cuando se utiliza una base de datos para gestionar información, se está plasmando una parte del mundo real en una serie de tablas, registros y campos ubicados en un ordenador; creándose un modelo parcial de la realidad. Antes de crear físicamente estas tablas en el ordenador se debe realizar un modelo de datos.

       Se suele cometer el error de ir creando nuevas tablas a medida que se van necesitando, haciendo así el modelo de datos y la construcción física de las tablas simultáneamente. El resultado de esto acaba siendo un sistema de información parcheado, con datos dispersos que terminan por no cumplir adecuadamente los requisitos necesarios.

Entidades y Relaciones

       El modelo de datos más extendido es el denominado ENTIDAD/RELACIÓN (E/R) En el modelo E/R se parte de una situación real a partir de la cual se definen entidades y relaciones entre dichas entidades:

Entidad.- Objeto del mundo real sobre el que queremos almacenar información (Ej: una persona). Las entidades están compuestas de atributos que son los datos que definen el objeto (para la entidad persona serían DNI, nombre, apellidos, dirección,...). De entre los atributos habrá uno o un conjunto de ellos que no se repite; a este atributo o conjunto de atributos se le llama clave de la entidad, (para la entidad persona una clave seria DNI). En toda entidad siempre hay al menos una clave que en el peor de los casos estará formada por todos los atributos de la tabla. Ya que pueden haber varias claves y necesitamos elegir una, lo haremos atendiendo a estas normas:
Que sea única.
Que se tenga pleno conocimiento de ella.- ¿Por qué en las empresas se asigna a cada cliente un número de cliente?.
Que sea mínima, ya que será muy utilizada por el gestor de base de datos.
Relación.- Asociación entre entidades, sin existencia propia en el mundo real que estamos modelando, pero necesaria para reflejar las interacciones existentes entre entidades. Las relaciones pueden ser de tres tipos:
Relaciones 1-1.- Las entidades que intervienen en la relación se asocian una a una (Ej: la entidad HOMBRE, la entidad MUJER y entre ellos la relación MATRIMONIO).
Relaciones 1-n.- Una ocurrencia de una entidad está asociada con muchas (n) de otra (Ej: la entidad EMPERSA, la entidad TRABAJADOR y entre ellos la relación TRABAJAR-EN).
Relaciones n-n.-Cada ocurrencia, en cualquiera de las dos entidades de la relación, puede estar asociada con muchas (n) de la otra y viceversa (Ej: la entidad ALUMNO, la entidad EMPRESA y entre ellos la relación MATRÍCULA).
Representación gráfica de Entidades y Relaciones

       Para asimilar fácilmente un diseño de datos cuando se emplea el modelo E/R se utilizan los siguientes elementos gráficos:

       La utilización de estos elementos dará como resultado lo que se denomina el esquema entidad-relación de la base de datos. Los ejemplos que se incluyen en el apartado anterior, gráficamente quedarían como sigue:

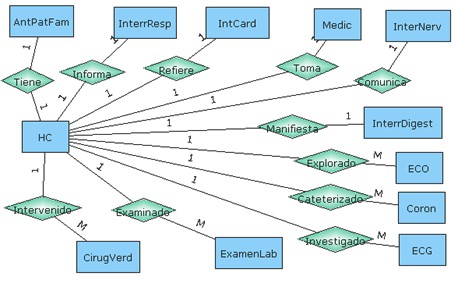

2).Un diagrama o modelo entidad-relación (a veces denominado por sus siglas en inglés, E-R "Entity relationship", o del español DER "Diagrama de Entidad Relación") es una herramienta para el modelado de datos que permite representar las entidades relevantes de un sistema de información así como sus interrelaciones y propiedades.

3).

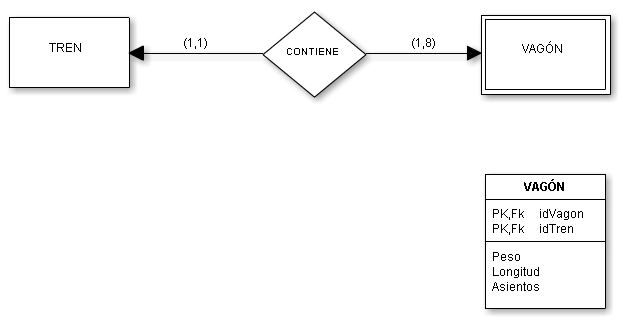

4). Transformación de entidades débiles

Todas la entidades del modelo E/R  se convierten en tablas en el modelo relacional. Las entidades débiles también se transforman en tablas pero su clave primaria se compone de la unión de esta con la clave de la entidad fuerte a la que pertenece.

5). CONCEPTOS SOBRE TABLAS RELACIONALES:

Una tabla es una matriz de filas y columnas de datos de distintos tipos. Esta definición es poco precisa y muy amplia, puesto que una lista de Excel, o unas tabulaciones de Word tambien se pueden definir de la misma manera. Para precisar vamos a exponer las siguientes definiciones:
1. CAMPO
2. REGISTRO
2. TABLA
2. TABLA RELACIONAL
1. CAMPO:
Un campo es cada una de las mínimas informaciones que disponemos de un item o elemento. Por ejemplo el DNI de una persona. A partir de ahora campo DNI. No debemos confundir el nombre del campo (DNI), que será siempre el mismo, con el contenido del campo que podrá variar para cada elemento. DNI podrá contener valores distintos, pero siempre serán del mismo tipo. Según el tipo de dato que contenga el campo tendremos tipos de campos de texto, numéricos, para imágenes, etc. En el siguiente enlace tienes información sobre tipos de campo...

2. REGISTRO:
Si unimos tadas las informaciones mínimas (campos) disponibles de un elemento, obtenemos el registro de ese elemento. El registro podrá contener un solo campo o muchos.

3. TABLA:
Una tabla estará formada por un solo registro o por muchos...

4. TABLAS RELACIONALES:

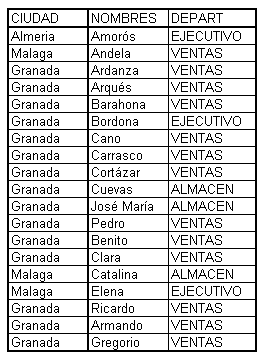

Sin embargo, esta idea de tabla de Acces es igualmente válida para una lista de Excel: un conjunto de una o más columnas del mismo tipo de datos que forman un rectángulo en el que la primera fila son el encabezado o nombres de columnas y el resto de filas los datos. ¿Qué diferencia una tabla de Acces de una lista de Excel?. ¿Se almacenan los datos de la misma manera?
Vamos a tratar de responder las preguntas anteriores. Las listas de Excel tienen claros inconvenientes cuando se trata de grandes cantidades de filas:
1. Su gestión y proceso se hace coplicado y lento.
2. Ocupa demasiado espacio.
3. El número de filas en Excel se limita a algo mas de 65.000 filas
4. Existen muchos datos repetidos (redundancias)...

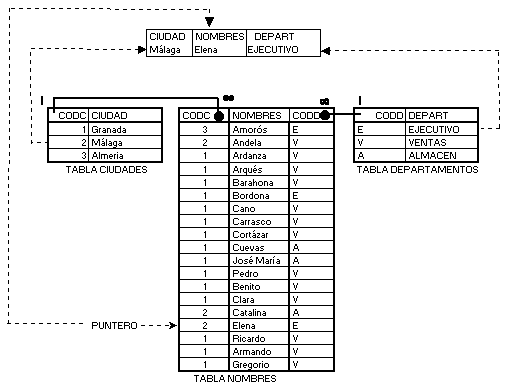

La diferencia está en las tablas relacionales. Las tablas de Acces no se crean como rectángulos de datos aislados, sino como rectángulos relacionados con otros mediante algún un campo (clave). De esta forma se optimiza su gestión y mantenimiento. En el ejemplo anterior se observan datos duplicados (redundancias) que podrían eliminarse de la siguiente manera: cramos tres tablas NOMBRES, CIUDADES Y DEPARTAMENTOS y definimos relaciones entre ellas. El gráfico siguiente representa el resultado:

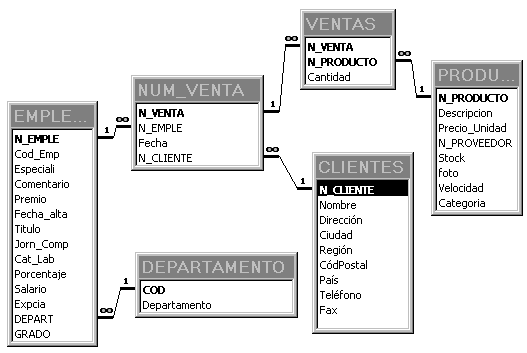

La tablas de Acces forman una estructura relacional en la que ninguna tabla se encuentra aislada y en la que se pueden incorporar nuevas tablas con nuevos datos de forma coherente. Acces representa las tablas con un rectágulo en el aparece el nombre de la tabla y dentro todos los nombres de los campos que posee la tabla. Los nombres de campos que aparen en negrita son claves principales mediante las cuales se definen las relaciones.
